Modbus Poll — как пользоваться
Modbus Poll представляет собой специализированный программный эмулятор главного устройства (Master), предназначенный для отладки, тестирования и диагностики сетей, работающих по протоколу Modbus. Утилита имитирует поведение ПЛК, SCADA-систем или HMI-панелей, инициируя опрос ведомых устройств (Slave). Приложение работает в среде Windows, обладает минималистичным интерфейсом и потребляет минимум системных ресурсов. Программа распространяется в виде пробной версии с лимитом времени сессии и полнофункциональной лицензированной копии.
Интерфейс и базовые элементы управления Главное окно утилиты содержит несколько ключевых областей:

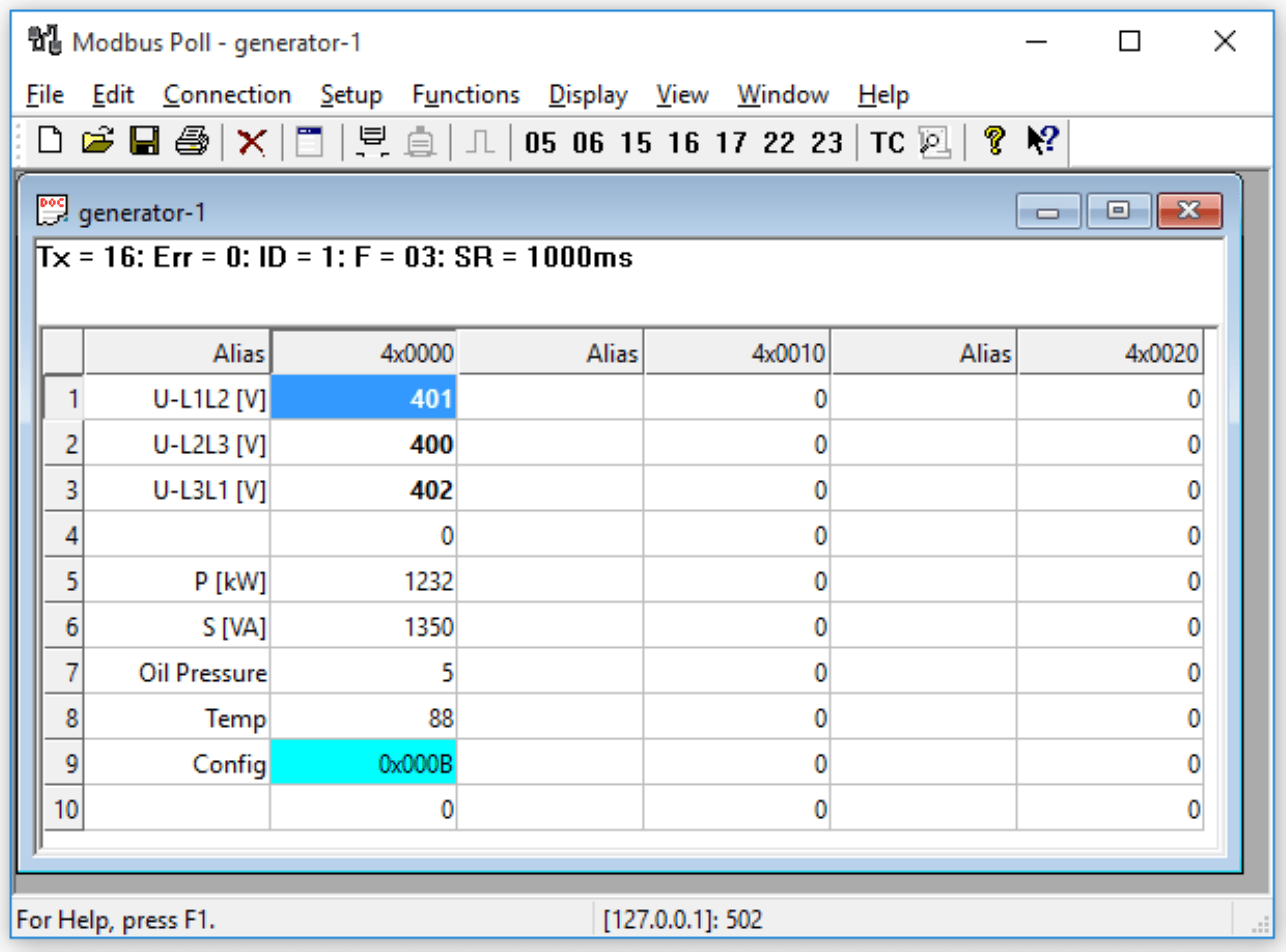

- Верхняя панель: отображает статус соединения, счетчики успешных и ошибочных пакетов, а также текущую частоту опроса.
- Таблица данных: сетка, в которой отображаются адреса, текущие значения и форматы считываемых переменных.
- Меню Setup и Display: используются для конфигурации протокола, выбора функций, параметров порта и визуализации данных.
- Статусная строка: показывает информацию о последнем обмене и времени отклика устройства.
Конфигурация канала связи Подключение к оборудованию осуществляется через меню Connection → Connect. Поддерживаются два основных типа соединений:
- Последовательные порты (RS-232/RS-485): Требуется выбрать соответствующий COM-порт (в том числе виртуальный, созданный USB-адаптером). Критически важно, чтобы параметры линии строго совпадали с настройками ведомого устройства: количество бит данных (обычно 8), тип четности (None/Even/Odd) и стоп-биты (1 или 2). Скорость обмена (Baud Rate) должна быть идентичной на обоих концах линии (стандартные значения: 9600, 19200, 38400, 115200 бод).
- Modbus TCP/IP: Используется для оборудования с поддержкой Ethernet. Достаточно указать IP-адрес устройства и стандартный порт 502. Данный способ не требует настройки параметров последовательной линии и позволяет организовать удаленный доступ, однако важно убедиться, что ПК и устройство находятся в одной подсети, а порт не заблокирован брандмауэром.
Формирование запросов к ведомым устройствам Настройка опроса выполняется через Setup → Read/Write Definition. Основные параметры включают:
- Slave ID: Уникальный адрес устройства в сети (1–247). Адрес 0 используется только для широковещательных запросов без ожидания ответа.
- Function Code: Определяет тип операции. Самые востребованные коды: 03 (чтение регистров хранения), 04 (чтение входных регистров), 01 и 02 (чтение дискретных выходов и входов), 06 и 16 (запись данных).
- Address и Quantity: Начальный адрес и количество регистров. В Modbus Poll применяется адресация с нуля (0-based). Например, если в документации указан регистр 40001 (Holding Register), в программу необходимо ввести 0. Максимальное количество регистров за один запрос строго регламентировано протоколом и составляет 125 для слов и 2000 для бит.
- Poll Rate: Интервал между запросами в миллисекундах. Оптимальное значение для стабильной работы — 500–1000 мс. Слишком частый опрос может привести к переполнению буферов и таймаутам.
Визуализация и изменение данных Программа поддерживает гибкую интерпретацию полученных данных. Через меню Display или контекстное меню можно выбрать формат отображения:
- 16-битные знаковые и беззнаковые целые числа.
- 32-битные целые числа или числа с плавающей запятой (Float IEEE 754). При работе с 32-битными данными необходимо внимательно следить за порядком байтов (Byte Order), иначе значения будут некорректными.
- Шестнадцатеричный (Hex), двоичный (Binary) или логический (Boolean) форматы для отладки флагов и битовых масок.
Для отправки команд на запись достаточно дважды кликнуть по ячейке. Следует учитывать, что многие регистры оборудования защищены от записи (Read-Only) или требуют предварительной разблокировки через служебные адреса.
Диагностика и анализ ошибок Для детального мониторинга обмена данными предусмотрено окно Communication. В нем в HEX-формате отображаются отправляемые (TX) и получаемые (RX) пакеты с временными метками, что позволяет анализировать структуру кадров и проверять контрольные суммы. При возникновении сбоев программа выводит стандартные коды исключений (Exception):
- 01 — неподдерживаемая функция;
- 02 — некорректный адрес данных;
- 03 — недопустимое значение;
- 04 — сбой ведомого устройства;
- 06 — устройство занято. Отсутствие ответа (Timeout) обычно свидетельствует об обрыве линии, неверных параметрах порта или ошибочном Slave ID.
Практические рекомендации
- Согласование линии: При использовании RS-485, особенно на расстояниях более 100 метров или высоких скоростях обмена, необходимо применять терминирующие резисторы (120 Ом) в концах шины и экранированный кабель для подавления отражений сигнала.
- Типичные ошибки: К самым частым проблемам при первичной настройке относятся инверсия линий A и B, неверный выбор кода функции (например, попытка чтения входных регистров функцией 03), путаница между 1-based и 0-based адресацией, а также несовпадение скорости или четности порта.
- Сохранение конфигурации: Все параметры проекта, включая окна опроса и форматы данных, сохраняются в файл с расширением .mpd. Это позволяет мгновенно восстанавливать настройки при повторных визитах на объект и избегать рутинного ввода данных.
