Современные игровые приставки представляют собой высокотехнологичные мультимедийные центры, которые по сложности архитектуры не уступают, а иногда и превосходят персональные компьютеры. Плотная компоновка элементов, мощные графические процессоры и специфические системы охлаждения делают эти устройства уязвимыми к перегреву, скачкам напряжения и физическому износу. Когда консоль выходит из строя, процесс ее восстановления превращается в сложную техническую задачу, требующую специализированного оборудования и глубоких знаний схемотехники.
Первичная диагностика и локализация неисправности
Любые восстановительные работы начинаются с тщательной диагностики. Это критически важный этап, так как симптомы поломки могут быть обманчивы. Например, отсутствие изображения на экране не всегда указывает на неисправность HDMI-порта; проблема может скрываться в графическом чипе или контроллере видеовыхода. Специалисты используют мультиметры, осциллографы и диагностическое программное обеспечение для считывания кодов ошибок.
Неисправности условно делятся на программные и аппаратные. Программные сбои часто лечатся переустановкой системного ПО или обновлением прошивки накопителя. Аппаратные же требуют физического вмешательства.
Сложность диагностики современных консолей заключается в многослойности печатных плат. Повреждение дорожек во внутренних слоях невозможно увидеть невооруженным глазом, поэтому часто требуется использование микроскопов и рентген-контроля для проверки качества пайки BGA-компонентов.
Для понимания масштаба возможных проблем ниже приведена таблица с наиболее распространенными симптомами и их вероятными причинами:
| Симптом неисправности | Вероятный аппаратный сбой | Сложность ремонта |
|---|---|---|
| Консоль сильно шумит и выключается | Высыхание термопасты, забитый радиатор, прижимная пластина | Средняя |
| Нет изображения (белый/черный экран) | Поломка разъема HDMI, выход из строя Panasonic-чипа (декодера), отвал GPU | Высокая |
| Ошибки чтения дисков | Деградация лазерной головки, поломка механизма привода | Средняя |
| Артефакты на экране | Неисправность видеопамяти или графического процессора | Очень высокая |
Аппаратный ремонт и работа с компонентами
После выявления причины начинается этап непосредственного ремонта. Одним из самых трудоемких процессов является реболлинг (Reballing) — процедура восстановления контактных площадок под BGA-чипами (процессором или памятью). Из-за постоянных циклов нагрева и остывания бессвинцовый припой может трескаться, нарушая контакт. В таких случаях чип выпаивается на инфракрасной паяльной станции, старый припой удаляется, наносятся новые шарики припоя, и чип устанавливается обратно.
Качественный ремонт игровых приставок невозможен без соблюдения термопрофилей. Неравномерный нагрев платы может привести к ее деформации («винту»), после чего устройство станет неремонтопригодным. Также особое внимание уделяется цепям питания. Замена MOSFET-транзисторов, конденсаторов и контроллеров питания требует ювелирной точности.
Отдельного внимания заслуживают разъемы. HDMI и USB порты подвергаются постоянному механическому воздействию. При их замене важно не только припаять контакты, но и надежно зафиксировать корпус разъема на плате, чтобы предотвратить повторный отрыв дорожек при подключении кабелей. Подробнее можно узнать на сайте профильных сервисных центров, где часто публикуются примеры работ с микропайкой.
Профилактика системы охлаждения и периферия
Значительная часть поломок вызвана перегревом. Пыль, скапливающаяся внутри корпуса, работает как теплоизолятор, а термопаста со временем теряет свои свойства и превращается в камень. В процессе профессионального обслуживания производится полная разборка устройства. Радиаторы продуваются компрессором, вентиляторы очищаются и при необходимости смазываются (если они разборные).
В новейших поколениях консолей вместо термопасты часто используется жидкий металл. Работа с ним требует особых навыков: он электропроводен, и малейшее попадание вещества на компоненты вокруг кристалла может вызвать короткое замыкание. Поэтому при обслуживании таких систем используются специальные изолирующие лаки и защитные рамки.
Игнорирование шума вентилятора — главная ошибка пользователей. Если система охлаждения работает на максимальных оборотах в меню или простых сценах, это прямой сигнал о том, что теплоотвод нарушен и кристаллу грозит перегрев, который может привести к необратимым изменениям в структуре кремния.

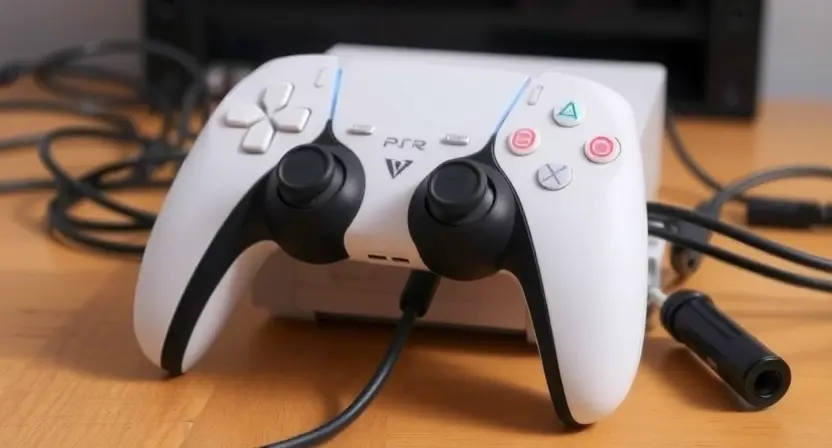

Ремонт геймпадов также является частью индустрии. Основная проблема контроллеров — дрифт стиков (самопроизвольное срабатывание). Это решается либо чисткой потенциометров, либо полной заменой 3D-аналогового механизма. В последнее время популярность набирает установка стиков на датчиках Холла, которые используют магнитное поле и не имеют физического трения в резистивном слое, что делает их практически вечными.
Завершающим этапом любого ремонта является стресс-тестирование. Консоль запускают в требовательных играх или специальных бенчмарках на несколько часов, чтобы убедиться в стабильности температурных режимов и отсутствии графических артефактов. Только после успешного прохождения всех тестов устройство считается восстановленным и готовым к возвращению владельцу.
