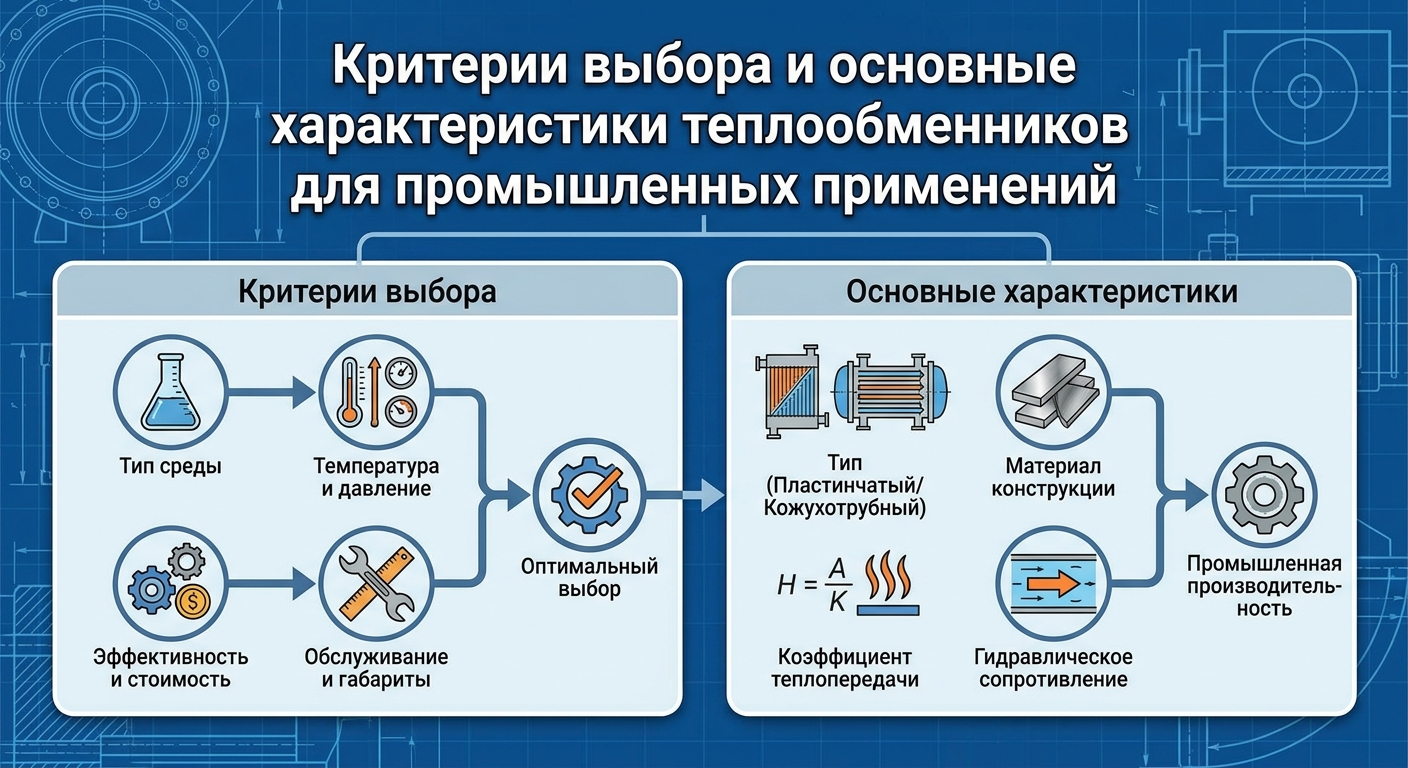

Выбор теплообменника определяется тремя параметрами рабочей среды: давлением, температурой и требуемым коэффициентом теплопередачи. Кожухотрубные аппараты держат давление до 40 МПа и температуру от -200 до +800°C, но передают тепло медленнее — 200-1500 Вт/(м²·К). Пластинчатые ограничены давлением до 3 МПа и диапазоном -40…+200°C, зато коэффициент теплопередачи у них 3000-7000 Вт/(м²·К), то есть теплообмен идёт в несколько раз интенсивнее.
Ключевые параметры: таблица сравнения
| Параметр | Кожухотрубный | Пластинчатый |
|---|---|---|
| Рабочее давление | до 40 МПа | до 3 МПа |
| Температурный диапазон | -200…+800°C | -40…+200°C |
| Коэффициент теплопередачи | 200-1500 Вт/(м²·К) | 3000-7000 Вт/(м²·К) |
| Срок службы | 20-25 лет | 10-15 лет (разборный) |
Разница в коэффициенте теплопередачи объясняется геометрией: в пластинчатом аппарате теплоноситель движется тонким турбулентным слоем между гофрированными пластинами, а в кожухотрубном — по трубному пучку внутри кожуха, где поток более ламинарный и площадь контакта на единицу объёма меньше.
Запас поверхности и срок службы
При проектировании закладывается запас поверхности теплообмена 10-25% — на случай загрязнения стенок, отложений накипи и постепенного снижения фактического коэффициента теплопередачи в процессе эксплуатации. Без этого запаса аппарат, рассчитанный впритык, начинает не справляться с тепловой нагрузкой уже через год-два работы.
Срок службы тоже стоит учитывать при выборе, а не только на этапе эксплуатации. Кожухотрубные конструкции служат 20-25 лет — сварной корпус и трубный пучок изнашиваются медленно. Разборные пластинчатые аппараты рассчитаны на 10-15 лет: прокладки между пластинами со временем теряют эластичность, и их приходится менять чаще, чем ремонтировать сам корпус кожухотрубного теплообменника.
Когда что выбирать
Если процесс идёт при высоком давлении или экстремальной температуре — например, в паровых котельных или криогенных установках — кожухотрубный аппарат остаётся практически безальтернативным вариантом. Пластинчатый в таких условиях просто не выдержит нагрузку на прокладки и пластины.
Для систем отопления, ГВС и большинства технологических контуров с умеренным давлением на практике чаще выгоднее пластинчатый теплообменник: он компактнее, легче обслуживается — пластины можно разобрать и почистить — и обеспечивает значительно более высокую удельную теплопередачу на единицу площади. Подобрать конкретную модель под параметры объекта можно, если заранее знать расчётную тепловую нагрузку и допустимое гидравлическое сопротивление контура; купить теплообменник в астане с нужными характеристиками проще, когда эти данные уже на руках.
Есть и промежуточные случаи: агрессивные или высоковязкие среды часто требуют кожухотрубной конструкции даже при невысоком давлении — просто потому, что узкие каналы пластинчатого аппарата забиваются или разъедаются быстрее.
Вопросы и ответы
Можно ли поставить пластинчатый теплообменник вместо кожухотрубного, чтобы сэкономить место?
Да, если давление и температура рабочей среды укладываются в диапазон пластинчатого аппарата (до 3 МПа, -40…+200°C). Если параметры выше — замена приведёт к разрушению прокладок или пластин.
Почему коэффициент теплопередачи у пластинчатых теплообменников в разы выше?
Из-за геометрии каналов: тонкий турбулентный поток между гофрированными пластинами передаёт тепло эффективнее, чем более ламинарное течение в трубах кожухотрубного аппарата.
Какой запас поверхности закладывать при расчёте?
Обычно 10-25% в зависимости от жёсткости воды, склонности среды к образованию отложений и требуемого интервала между чистками — точное значение внутри этого диапазона определяется расчётом под конкретный процесс.
