Организация надежной системы электроснабжения является первоочередной задачей при возведении жилых комплексов, промышленных предприятий и общественных зданий. От качества используемых материалов зависит не только стабильность подачи электроэнергии, но и безопасность людей. Среди широкого разнообразия проводниковой продукции особое место занимают силовые кабели с повышенными показателями пожарной безопасности. Одним из наиболее востребованных типов в этой категории является проводник с маркировкой ВВГнг(А).
Данный тип изделия представляет собой усовершенствованную версию стандартного силового провода. Его главная особенность заключается в способности противостоять распространению горения даже при прокладке в пучках. Это свойство достигается благодаря использованию специальных пластикатов в изоляции и оболочке. Для крупных застройщиков и монтажных организаций важно своевременно обеспечивать объекты материалами, поэтому часто заказывается Кабель ВВГнг(A) оптом, что позволяет соблюсти единые стандарты электромонтажа на больших площадях и гарантировать соответствие проектной документации.
Расшифровка аббревиатуры и конструкция
Понимание буквенно-цифрового кода, нанесенного на внешнюю оболочку, дает полное представление о свойствах изделия. Маркировка ВВГнг(А) расшифровывается следующим образом:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ).
- В — внешняя оболочка также изготовлена из ПВХ-пластиката.
- Г — означает «голый», то есть отсутствие защитного бронированного покрова. Это придает изделию гибкость, но делает его уязвимым к механическим повреждениям.
- нг — индекс, указывающий на негорючесть. Проводник не распространяет горение при групповой прокладке.
- (А) — категория пожарной безопасности по ГОСТ. Она указывает на то, что кабель прошел испытания с определенным объемом горючей массы в пучке и подтвердил свои свойства самозатухания.
Свойство нераспространения горения достигается путем добавления в поливинилхлорид специальных химических компонентов — антипиренов. При воздействии открытого огня такой материал не воспламеняется, а обугливается, перекрывая доступ кислорода к токопроводящим частям.

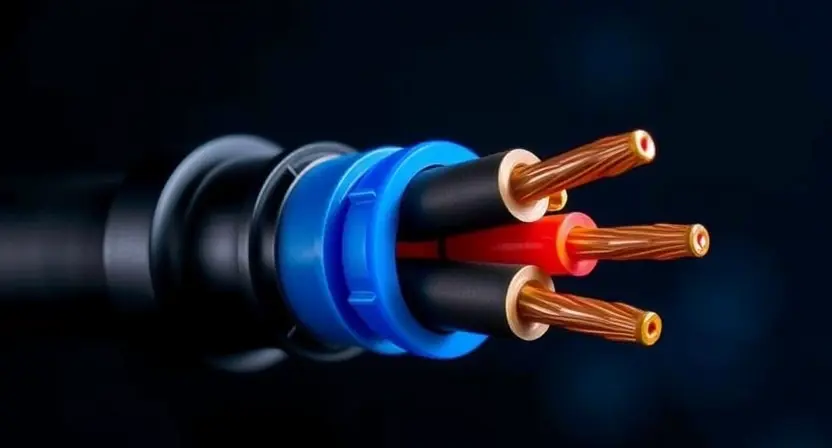

Конструктивно изделие состоит из медных токопроводящих жил. Они могут быть как однопроволочными (монолитными), так и многопроволочными, что влияет на класс гибкости. Форма жил бывает круглой или секторной, что особенно актуально для кабелей большого сечения, так как позволяет уменьшить общий диаметр и вес изделия. Каждая жила имеет собственную цветовую маркировку изоляции: синий цвет традиционно используется для «нуля» (N), желто-зеленый — для заземления (PE), а остальные цвета обозначают фазные проводники.
Технические характеристики и условия эксплуатации
Эксплуатационные параметры данного проводника регламентируются государственными стандартами. Он предназначен для передачи и распределения электроэнергии в стационарных установках. Рабочее напряжение обычно составляет 0,66 кВ или 1 кВ при частоте 50 Гц. Важным аспектом является широкий температурный диапазон, в котором изделие сохраняет свои свойства.
Ниже приведена таблица основных технических параметров:
| Параметр | Значение |
|---|---|
| Материал жилы | Медь |
| Температурный диапазон эксплуатации | от -50°С до +50°С |
| Допустимая влажность воздуха | до 98% (при температуре до +35°С) |
| Максимальная температура нагрева жил (аварийный режим) | до +80°С |
| Минимальная температура при монтаже без подогрева | -15°С |
| Срок службы | 30 лет |
Стоит отметить, что, несмотря на высокую устойчивость к внешним факторам, данный тип кабеля не рекомендуется прокладывать в земле (траншеях) без использования специальных защитных труб или коробов. Отсутствие брони делает его уязвимым к давлению грунта и механическим воздействиям, которые могут нарушить целостность оболочки.
Области применения и монтаж
Благодаря индексу «нг(А)», основная сфера применения данного проводника — это объекты с повышенными требованиями к пожарной безопасности. В отличие от базовой марки ВВГ, которая при групповой прокладке может способствовать распространению огня по кабельным трассам, модификация «нг» локализует возгорание.
Проводник активно используется в следующих направлениях:
- Электропроводка в жилых многоквартирных домах и офисных центрах.
- Кабельные эстакады и галереи на промышленных производствах.
- Системы освещения и питания оборудования в общественных зданиях (школы, больницы, торговые центры).
- Помещения с высокой вероятностью скопления людей.
При монтаже кабельных линий критически важно соблюдать допустимые радиусы изгиба. Для одножильных кабелей этот показатель составляет не менее 10 наружных диаметров, а для многожильных — не менее 7,5. Нарушение этого правила может привести к микротрещинам в изоляции и снижению срока службы всей линии.
Также важно различать маркировку «нг» и «нг-LS». Если первая означает только нераспространение горения, то вторая (Low Smoke) подразумевает еще и пониженное дымо- и газовыделение. Для некоторых типов помещений, например, для систем эвакуации или атомных станций, могут потребоваться еще более специализированные кабели, однако для большинства общепромышленных и гражданских задач характеристик ВВГнг(А) вполне достаточно.
Выбор сечения проводника должен основываться на проектных расчетах нагрузки. Неправильно подобранное сечение может привести к перегреву даже самого качественного кабеля. Поэтому перед закупкой материалов необходимо тщательно изучить проектную документацию и условия эксплуатации конкретного объекта. Подробнее о характеристиках и наличии конкретных маркоразмеров можно узнать на сайте поставщиков кабельной продукции.
